图集名称：OKS外置保温预制竖向构件

图集编号：24BJZ256

发行时间：2024年5月

编制单位：北规院弘都规划建筑设计研究院有限公司 标准化编制研究中心

内容简介：

“OKS外置保温预制竖向构件”指在工厂按设计要求，将定制加工的复合保温板提前反置于构件模胎中，吊装预制好的钢筋骨架，浇筑混凝土，使复合保温板配合专用连接件与混凝土构件形成一体化外保温系统。

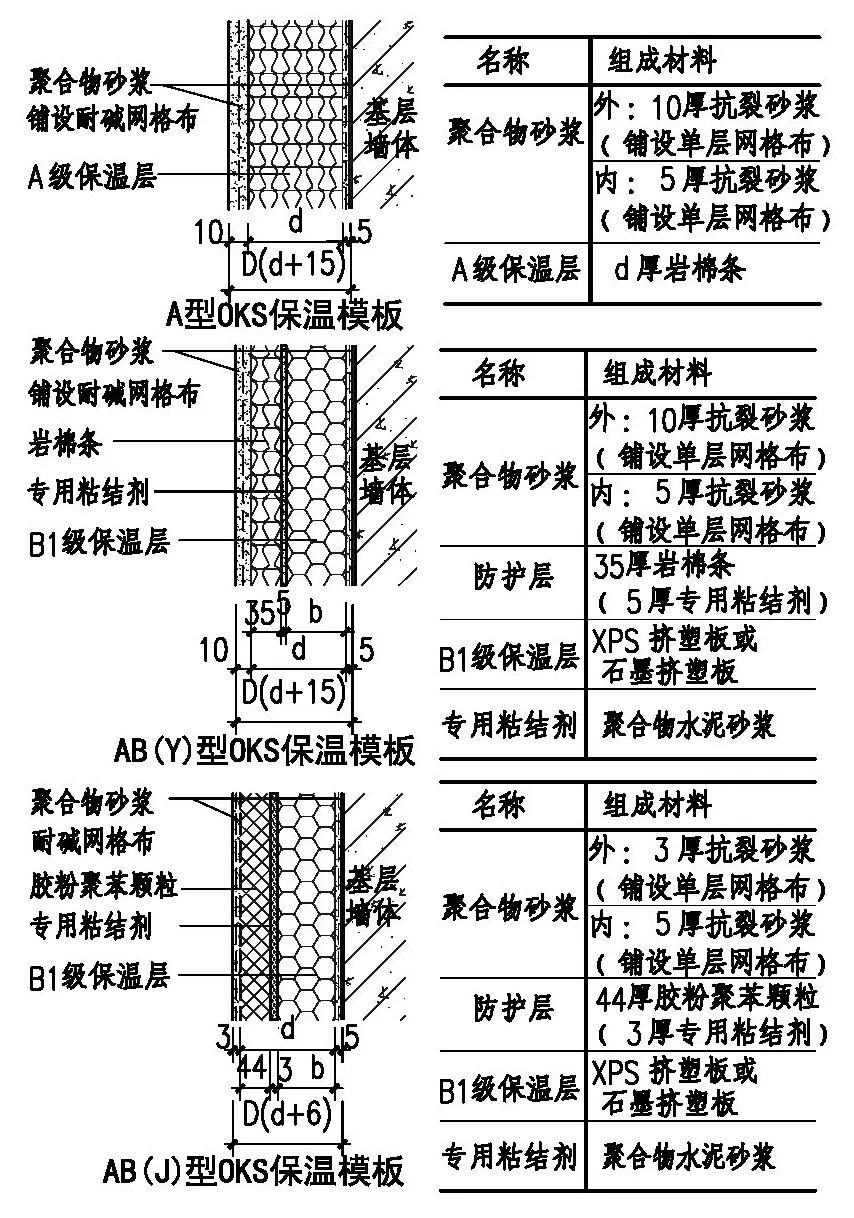

本系统的复合保温板分为A型、AB（Y）型、AB（J）型：

◆ A型复合保温板的芯材为：燃烧性能为A级的岩棉条；

◆ AB（Y）型复合保温板的芯材为：35厚燃烧性能为A级的岩棉条和XPS板、石墨XPS板或其他B1级保温板；

◆ AB（J）型复合保温板的芯材为：44厚燃烧性能为A2级的胶粉聚苯颗粒和XPS板、石墨XPS板或其他B1级保温板。

适用范围：

本图集适用于抗震设防烈度8度及以下地区钢筋混凝土板式结构预制构件、预制空心剪力墙结构预制构件、叠合式剪力墙（双皮墙）结构预制构件、纵肋叠合剪力墙结构预制构件等设计有外墙外保温的预制构件外保温墙板的设计、生产、施工和质量验收。

OKS外置保温预制竖向构件基本构造和特点：

1、基本构造：OKS外置保温预制竖向构件构造由基层墙体、OKS复合保温板、专用连接件、抹面层和饰面层等组成。

◆ 基层墙体：在建筑物中，起承重或围护作用的外墙，为两种形式：

A、常规墙体：钢筋混凝土外墙；

B、预制空腔墙：墙体两侧预制钢筋混凝土及预埋拉结钢件，预留中空部分现浇混凝土；

◆ OKS复合保温板是由内侧抗裂层、中间保温层及外侧防火防护抗裂层组成，不仅具有保温防火功能、还具有一定的刚度和强度，生产墙板时可替代墙体模板使用，满足模板现场施工强度和刚度，在墙板生产过程中能与现浇混凝土形成一体，达到保温与结构一体化的效果；

◆ 专用连接件：将复合保温板连接在基层墙体上的锚栓连接件，锚栓圆盘直径≥60mm，锚栓盘厚度≥2mm，单个锚栓标准承载力≥1.0kN，锚入构件深度≥50mm；

◆ 抹面层：抹在复合保温模板外侧，中间夹有耐碱玻纤网，起到找平、防裂、防水、抗冲击和防火的作用；

◆ 饰面层：外墙竖向构件反打工艺复合保温系统的外装饰构造层。

2、OKS外置保温预制竖向构件特点：

本产品克服了传统外保温的防火性能差、连接可靠性难以保证，现场湿作业及“三明治”工艺的外叶板过重，荷载较大，安全风险较高等缺点。

OKS外置保温预制竖向构件主要优势：

1）保温板无脱落、有效降低火灾隐患；

2）复合保温模板质量轻、与预制墙板间无空腔连接，安全系数高；

3）复合保温模板与预制墙板构件是工厂一体化预制、一次性成型，工业化程度高；

4）现场安装难度低、工期短；

5）外保温连续封闭，避免热桥；

6）实现建筑外饰面多样化需求。

图集目录：

◆ 说明（一）~（五）

◆ AB（Y）型保温做法相关选用表（一）~（二）

◆ AB（J）型保温做法相关选用表（一）~（二）

 A：预制复合保温模板（基层墙体：钢筋混凝土墙）

◆ 外墙竖剖节点（无饰面）~（有饰面）

◆ 外墙横剖节点

◆ 外墙阳角、阴角节点（无饰面）~（有饰面）

◆ 窗口节点（无饰面）~（有饰面）

◆ 凸窗节点（无饰面）~（有饰面）

◆ 飘窗之间外齐线条做法、女儿墙节点（无饰面）

◆ 女儿墙金属压顶、女儿墙节点（有饰面）

◆ 敞开式阳台板节点

◆ 空调板节点、免拆保温模板安装

◆ 免拆保温模板安装、雨水管、穿墙管道节点

◆ 外墙变形缝节点做法（一）~（二）

◆ 勒脚节点做法

◆ 外墙装饰线锚固节点做法

◆ 外墙修补节点做法

 B：预制复合保温模板(基层墙体：空腔墙)

◆ 外墙竖剖节点（无饰面）~（有饰面）

◆ 外墙横剖节点（无饰面）~（有饰面）

◆ 外墙阳角、阴角节点（无饰面）~（有饰面）

◆ 窗口节点

◆ 阳台板节点

◆ 免拆保温模板安装节点（一）~（二）

◆ 附录
